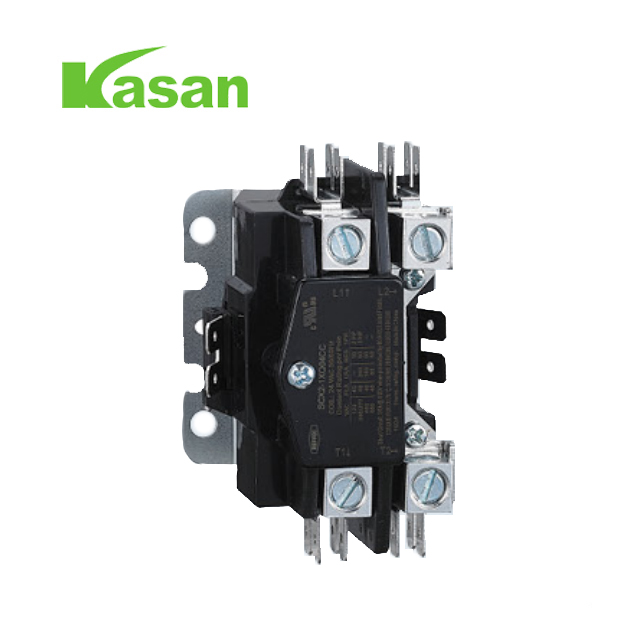

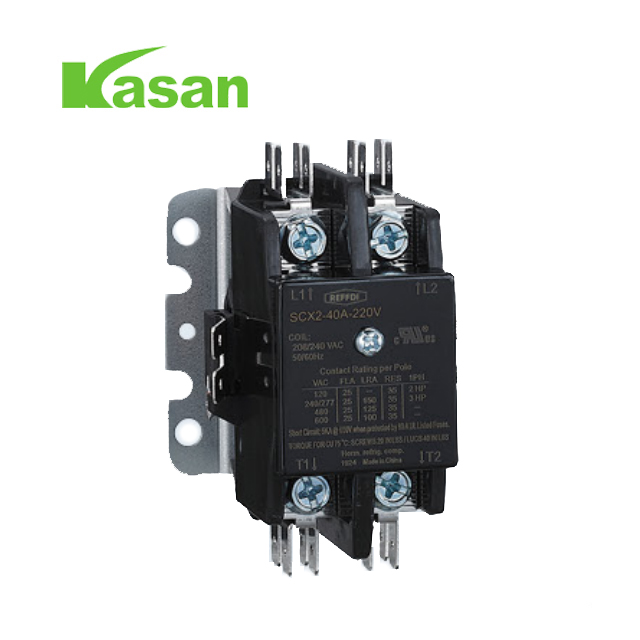

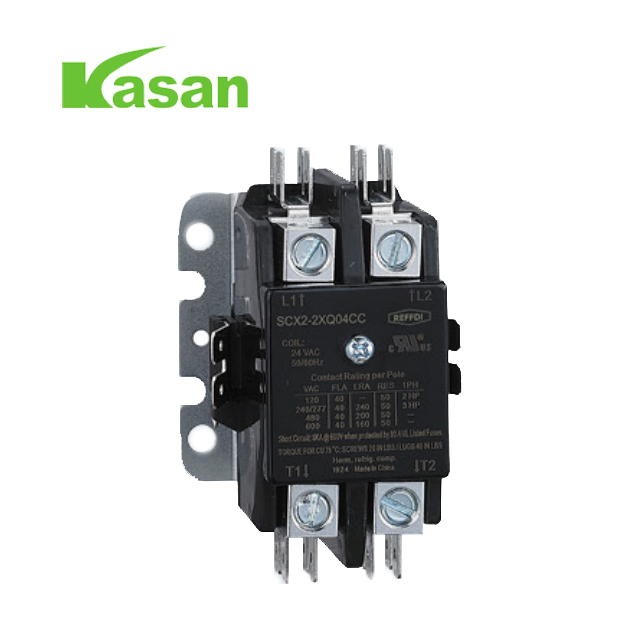

2 पोल सम्पर्ककर्ता 24v कुंडल निश्चित उद्देश्य सम्पर्ककर्ता वातानुकूलित एसी सम्पर्ककर्ता

आवेदन दायरा

SCX2 श्रृंखला निश्चित उद्देश्य सम्पर्ककर्ताहरू एयर कन्डिशनर, प्रशीतन, प्रतिरोधी तताउने सहित व्यावसायिक अनुप्रयोगहरूको लागि उपयुक्त छन्। प्रकाश र धेरै अन्य स्थापनाहरू जहाँ कम लागत, उच्च प्रदर्शन सम्पर्ककर्ता आवश्यक छ। यी उपकरणहरूले लचिलोपन प्रदान गर्दछ र पूरा गर्न वा बढी गर्न डिजाइन गरिएको हो

UL/CSA को Definite Purpose Contactors मापदण्ड द्वारा परिभाषित गरिए अनुसार बिजुली र मेकानिकल आवश्यकताहरू।

विद्युतीय सम्पर्क मूल्याङ्कन: 20A-90A

बिजुली कुण्डली मूल्याङ्कन: 24-60oV

जीवन मूल्याङ्कन, 100,000 र 250,000 चक्र विकल्पहरू।

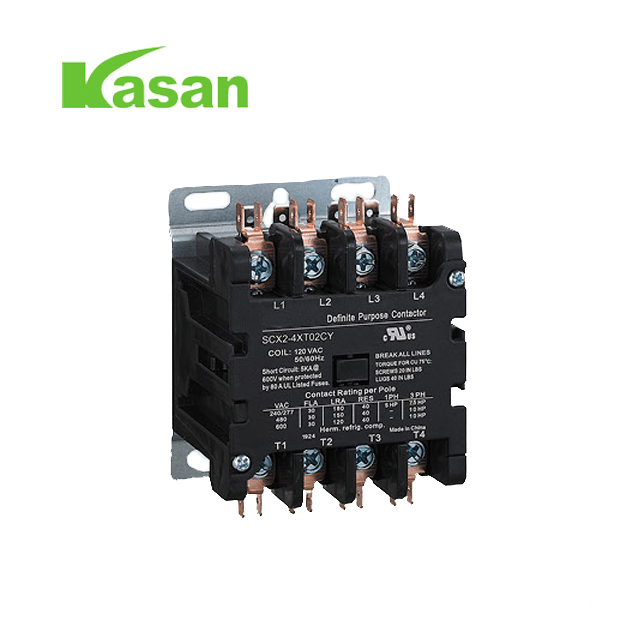

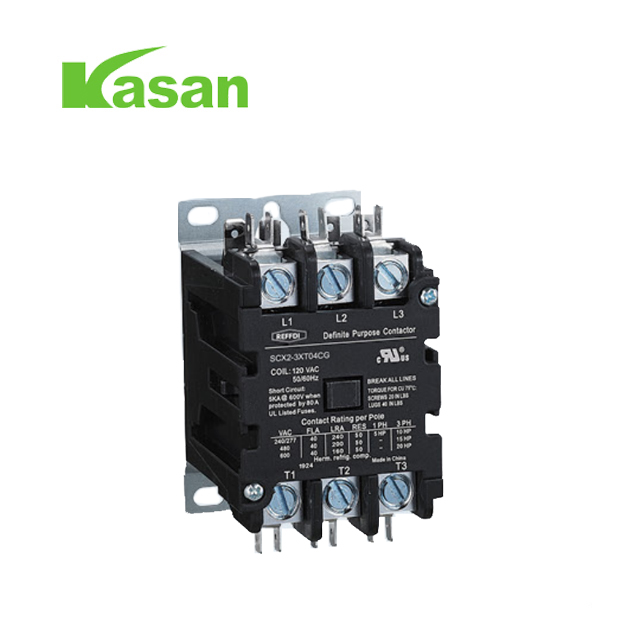

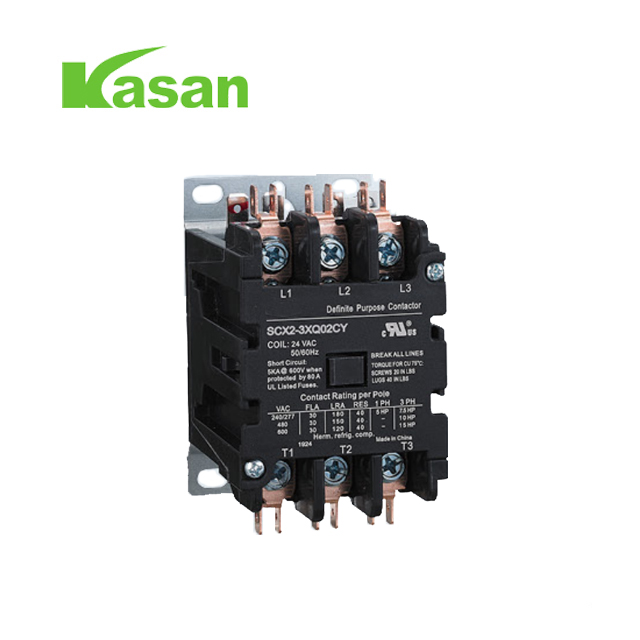

विकल्पहरू: 1,2,3,4 पोल फिट हुन्छ 24,120,240 र 480 VAC कुण्डलहरू बिजुली मूल्याङ्कन स्क्रूको विस्तृत दायरा,

बक्स वा प्रेसर प्लेट जडानहरू NEMA माउन्टिंग आधार।

NO/NC अन्त्य स्विच किटहरू।

टेरिनेसन 10-32 cre 20, 25 र 30 FLA मोडेलहरू

Box Lug-40, 50, 60,75 र 90 FLA मोडेलहरू

तापमान दायरा:- 40° F देखि + 150° F/- 40° Cto + 65°C

टिप्पणी:

1.निर्दिष्ट आयामहरू बिना तारिङ कनेक्टरको सहिष्णुता 0.2mm.2 अनुसार हुनुपर्छ।मूल्याङ्कन गरिएको वर्तमान 20-40FLA 182 पोल उत्पादनहरूका लागि मुख्य सर्किट स्क्रू लकिङ टर्क: स्क्रू 22 IN-LBS/LUGS 40 IN-LBSWMain वर्तमान screit screwMain 20-40FLA 384 पोलहरू र 50-60FLA उत्पादनहरू: 50 IN-LBSMain सर्किट स्क्रू लकिङ टर्क रेट गरिएको वर्तमान 75-90FLA उत्पादनहरूको लागि: 50 IN-LBS

सहायक मोड्युल स्क्रू लकिङ टर्क: 10 IN-LBSCoil स्क्रू लकिङ टर्क वर्तमान 20-90FLA उत्पादनहरूका लागि: 10 IN-LBS3। द्रुत जडान सकेट टर्मिनलले IEC60760 मापदण्डको पालना गर्नुपर्छ र टर्मिनल सम्मिलित र प्रयोग गरिएको छ, सम्मिलित गर्ने बीचको विश्वसनीय जडान सुनिश्चित गर्नुपर्छ।
